processor which they wish to view on the PC.
Figure 7-16: Jumper Settings for Input Signals to P&E’s Embedded Multilink, P&E
INPUT_EN (J18)
7.10
7.11
7.11.1
7.12
30
LCD Module
The DEMOEM brings all LCD signals to two 22x2 headers, J26 and J27. By
default all jumpers are installed.
Header 25 is used to demonstrate FP/BP selection.
Figure 7-17: LCD Module Header (J25)
By default, LCD0 controls BP0 and LCD4 controls FP0.
P&E Light Touch Switch Enable Header
J28 - Light Touch Switch Enable KEY_EN
Figure 7-18: Jumper Settings for Light Touch Switch Enable KEY_EN (J28)
Enables the corresponding switch. Each jumper may be individually
installed or removed. By default, all jumpers are installed to enable all
the switches.

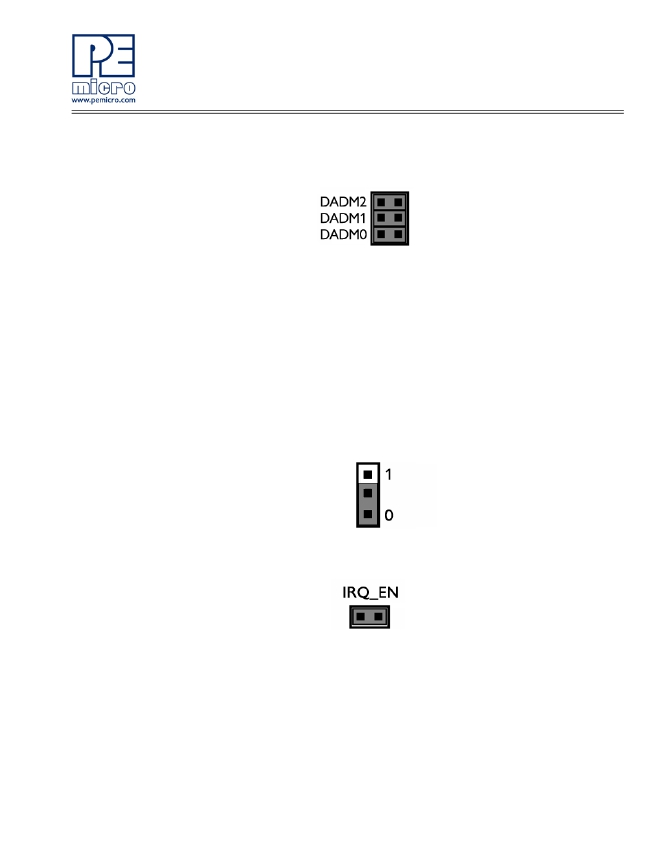

Differential Analog Channel Inputs
The DEMOEM board brings DADM0, DADM1, and DADM2 signals to header
DEMOEM User Manual
